TMS320VC5503PGE是一款低功耗 C55x 定點 DSP - 高達 200MHz。

產品：TMS320VC5503PGE

類型：C55x 定點 DSP

時鐘頻率：200MHz

封裝：LQFP-144

描述：

TMS320VC5503定點數字信號處理器 (DSP) 基于TMS320C55x DSP CPU處理器內核。通過增強并行能力并全面降低功耗，C55x DSP架構實現了高性能和低功耗。CPU支持內部總線結構，其中包括一條程序總線、三條數據讀取總線、兩條數據寫入總線以及專門用于外設和DMA操作的附加總線。這些總線可在單周期內執行多達三次數據讀取和兩次數據寫入操作。并聯時，DMA控制器每個周期可以執行高達兩次數據傳輸，不受CPU運行的影響。

TMS320VC5503上的64K字節片上存儲器足以滿足許多小型手持電器、便攜式個人設備、游戲設備和個人醫療護理設備的需求。其中許多電器通常需要64K字節或更少片上存儲器，60%-70%以上的時間需要在待機模式下工作。

TMS320C5503外設集包括一個外部存儲器接口（EMIF），可無縫訪問EPROM和SRAM等異步存儲器以及同步DRAM等高速高密度存儲器。其他外設包括實時時鐘、看門狗定時器以及I2C多主從接口。

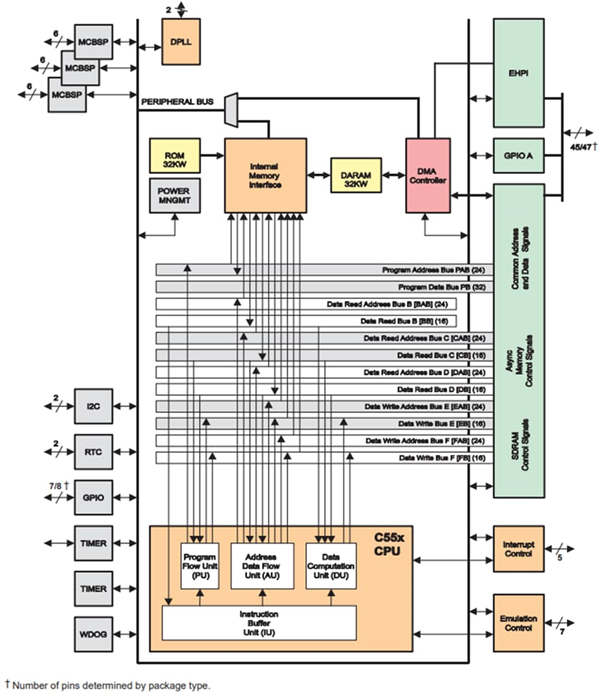

功能框圖：

特性：

高性能、低功耗、定點TMS320C55?數字信號處理器

指令周期時間：9.26ns、6.95ns、5ns

時鐘速率：108MHz、144MHz、200MHz

每個周期執行一條/兩條指令

雙乘法器[高達每秒4億次乘加運算 (MMACS)]

兩個算術/邏輯單元(ALU)

三條內部數據/操作數讀取總線和兩條內部數據/操作數寫入總線

32K×16位片上RAM，包括

64KB雙訪問RAM（DARAM），8塊4Kx16位

64KB單等待狀態片上ROM（32K×16位）

8M × 16位最大可尋址外部存儲器空間（同步DRAM）

16位外部并行總線存儲器，支持任一

外部存儲器接口 (EMIF)，具有GPIO功能并無縫連接

異步靜態RAM(SRAM)

異步EPROM

同步DRAM (SDRAM)

16位并行增強型主機端口接口 (EHPI)，具有GPIO功能

可編程低功耗控制六個器件功能域

基于片上掃描的仿真邏輯

片上外設

兩個20位定時器

看門狗定時器

6通道直接內存訪問 (DMA) 控制器

三個多通道緩沖式串行端口（McBSP）

可編程鎖相環 (PLL) 時鐘發生器

七個（LQFP）或八個（BGA）通用I/O（GPIO）引腳和一個通用輸出引腳（XF）

內部集成電路（I2C）多主從接口

實時時鐘（RTC），帶晶體輸入、獨立時鐘域和獨立電源

IEEE Std 1149.1 (JTAG) 邊界掃描邏輯

封裝

144引腳薄型四方扁平 (LQFP) 封裝（PGE后綴）

179引腳MicroStar BGA?（球柵陣列）（GHH和ZHH后綴）

1.2V內核 (108MHz)，2.7V至3.6V I/O

1.35V內核 (144MHz)，2.7V至3.6V I/O

1.6V內核 (200MHz)，2.7V至3.6V I/O
