IGW75N65H5絕緣柵雙極晶體管(IGBT)是一款高速器件，設計具有終極效率，適用于開關速率大于30kHz的應用。該款高速5 IGBT采用TRENCHSTOP? 5技術，集成了RAPID 1快速柔性反向并聯二極管。IGW75N65H5在硬開關和諧振拓撲中提供同類最佳效率，并且是上一代IGBT的即插即用替代品…
IGW75N65H5絕緣柵雙極晶體管(IGBT)是一款高速器件，設計具有終極效率，適用于開關速率大于30kHz的應用。該款高速5 IGBT采用TRENCHSTOP? 5技術，集成了RAPID 1快速柔性反向并聯二極管。IGW75N65H5在硬開關和諧振拓撲中提供同類最佳效率，并且是上一代IGBT的即插即用替代品。典型應用包括UPS、焊接變流器、太陽能電池組列逆變器和中高頻開關變頻器。
技術參數
IGW75N65H5的主要技術參數包括：
配置：Single
集電極—發射極最大電壓 VCEO：650 V
集電極—射極飽和電壓：1.65 V
柵極/發射極最大電壓：- 20 V, 20 V
在25 C的連續集電極電流：120 A
Pd-功率耗散：395 W
最小工作溫度：- 40 C
最大工作溫度：+ 175 C
系列：Trenchstop IGBT5

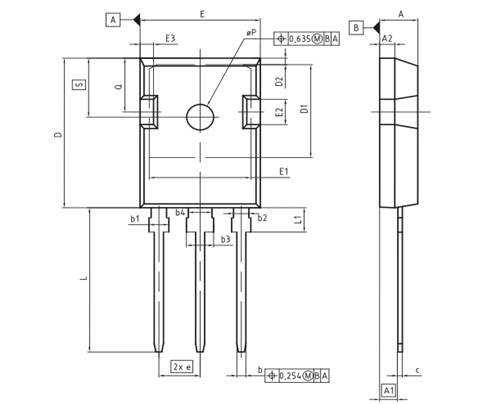

封裝 / 箱體：TO-247-3
安裝風格：Through Hole
柵極—射極漏泄電流：100 nA
產品類型：IGBT Transistors

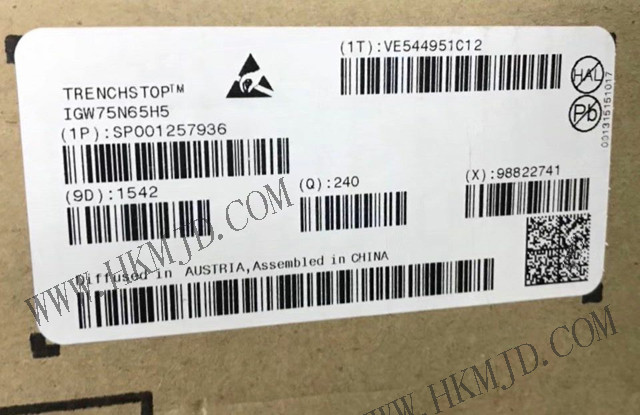

零件號別名：IGW75N65H5 SP001257936
單位重量：6.100 g
應用領域
IGW75N65H5適用于需要高效能和高可靠性的應用場景，如：
家用電器?：由于其高效能和可靠性，適用于各種家用電器中的功率轉換需求。
工業控制?：在工業控制系統中，IGW75N65H5的高效率和低損耗特性使其成為理想選擇。
汽車電子?：在汽車電子系統中，如電動車輛和混合動力車輛的功率轉換和控制系統。
特點和優勢
IGW75N65H5的特點包括：
650V 擊穿電壓
對比英飛凌業界卓著的“HighSpeed 3”系列
Q g系數降低2.5倍
開關損耗系數降低2倍
V CE (sat)減少了200mV
低C OES/E OSS
溫和正溫度系數VCE (sat)
V f 的溫度穩定性
IGW75N65H5的優勢包括：
具有出色的效率，降低結溫和外殼溫度，從而提高設備可靠性
母線電壓可提升50V，同時不影響可靠性
更高的功率密度設計
