IHW20N135R5絕緣柵雙極晶體管(IGBT)特別優化了感應烹飪應用的苛刻要求，適用于軟開關應用，如感應烹飪爐和逆變微波爐，同時也適用于需要硬開關功能的設計?。性能參數產品：IHW20N135R5配置：Single集電極—發射極最大電壓 VCEO：1.35 kV集電極—射極飽和電壓：1.65 V柵極…
IHW20N135R5絕緣柵雙極晶體管(IGBT)特別優化了感應烹飪應用的苛刻要求，適用于軟開關應用，如感應烹飪爐和逆變微波爐，同時也適用于需要硬開關功能的設計?。
性能參數
產品：IHW20N135R5
配置：Single
集電極—發射極最大電壓 VCEO：1.35 kV
集電極—射極飽和電壓：1.65 V
柵極/發射極最大電壓：- 20 V, 20 V
在25 C的連續集電極電流：40 A
Pd-功率耗散：288 W
最小工作溫度：- 40 C
最大工作溫度：+ 175 C
系列：RC

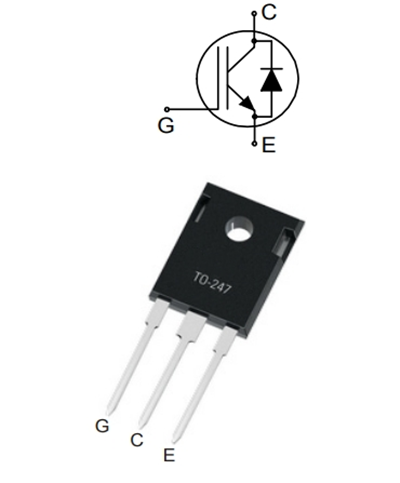

封裝 / 箱體：TO-247-3
安裝風格：Through Hole
柵極—射極漏泄電流：100 nA
產品類型：IGBT Transistors
零件號別名：SP001078568 IHW20N135R5XKSA1
單位重量：6 g
概述
IHW20N135R5是一款1350 V, 20 A的IGBT單管，采用TO-247封裝，具有單片集成反向?qū)щ姸O管??。這款I(lǐng)GBT單管特別優化了感應烹飪應用的苛刻要求，適用于軟開關應用，如感應烹飪爐和逆變微波爐，同時也適用于需要硬開關功能的設計?。
特征描述
開關損耗減少幅度高達20％
超低通態損耗
啟動電流峰值降低10％
Tj(max) = 175°C
低 EMI 的軟電流關斷波形
更高的阻斷電壓 VBR（min）= 1350
優勢和應用領域
開關頻率增加
減少功率損耗
更好的熱管理，可提高可靠性
更低的 EMI 濾波要求
降低系統成本
針對峰值電流的最高可靠性
應用領域
IHW20N135R5廣泛應用于以下領域：
變頻微波爐
電磁爐電路設計
感應電飯煲電路設計
家用電器
IHW20N135R5反向?qū)↖GBT將TRENCHSTOP?系列的性能與創新性反向?qū)≧C-H IGBT技術相結合，具有更高的開關頻率、低功耗以及經過改進的熱管理，可靠性極高。
