深圳市明佳達電子有限公司出售德州儀器 CC2420RGZR CC2420 符合 IEEE 802.15.4 和 ZigBee? 的單芯片 2.4GHz 即用型射頻收發器。CC2420RGZR是由 Texas Instruments（德州儀器）生產的單芯片 2.4 GHz IEEE 802.15.4 合規且 ZigBee? 準備就緒的射頻收發器（RF Transceiver…
深圳市明佳達電子有限公司出售德州儀器 CC2420RGZR CC2420 符合 IEEE 802.15.4 和 ZigBee? 的單芯片 2.4GHz 即用型射頻收發器。
CC2420RGZR是由 Texas Instruments（德州儀器）生產的單芯片 2.4 GHz IEEE 802.15.4 合規且 ZigBee? 準備就緒的射頻收發器（RF Transceiver）。以下是該芯片的一些關鍵特性和信息：
1.真正的單芯片解決方案：CC2420 是一個真正的單芯片 2.4 GHz IEEE 802.15.4 合規的射頻收發器，包括基帶調制解調器和 MAC 支持。
3.直接序列擴頻（DSSS）基帶調制解調器：提供 2 MChips/s 的擴展增益和 250 kbps 的有效數據速率。
2.低功耗和低電壓操作：適用于低功耗和低電壓無線應用，接收電流為 18.8 mA，發射電流為 17.4 mA。
4.低供應電壓：集成電壓調節器的低供應電壓為 2.1 – 3.6 V，外部電壓調節器的低供應電壓為 1.6 – 2.0 V。
5.可編程輸出功率：無需外部 RF 開關/濾波器。
6.I/Q 低中頻接收器和直接上變頻發射器：非常少的外部組件需求。
7.數據緩沖：128 字節的接收緩沖和 128 字節的傳輸緩沖。
8.數字 RSSI/LQI 支持：支持硬件 MAC 加密（AES-128）。
9.電池監控：QLP-48 封裝，尺寸為 7×7 mm。
10.合規性：符合 ETSI EN 300 328、EN 300 440 類 2、FCC CFR-47 第 15 部分和 ARIB STD-T66 等全球法規。
11.強大的開發工具：提供了強大且靈活的開發工具支持。
12.接口：通過 SPI 接口訪問配置接口和傳輸/接收 FIFOs。
13.應用：在典型的應用中，CC2420 將與微控制器和一些外部被動元件一起使用。
14.技術基礎：基于 Chipcon 的 SmartRF-03 技術，在 0.18 μm CMOS 上實現。
CC2420RGZR提供了一個低成本、高度集成的解決方案，適用于 2.4 GHz 未授權ISM頻段的穩健無線通信。
應用
? 2.4 GHz IEEE 802.15.4 系統
? ZigBee 系統
? 家庭/樓宇自動化
? 工業控制
? 無線傳感器網絡
? PC 外圍設備
? 消費電子產品
規格
類型 僅限： TxRx
射頻系列/標準： 802.15.4
協議： Zigbee?
調制： DSSS，O-QPSK
頻率： 2.4GHz
數據速率（最大值）： 250kbps
功率 - 輸出： 0dBm
靈敏度： -95dBm
串行接口： SPI
電壓 - 供電： 2.1V ~ 3.6V
電流 - 接收：18.8mA
電流 - 傳輸： 8.5mA ~ 17.4mA
工作溫度： -40°C ~ 85°C
安裝類型： 表面貼裝型
封裝/外殼： 48-VFQFN 祼焊盤
供應商器件封裝：48-VQFN（7x7）

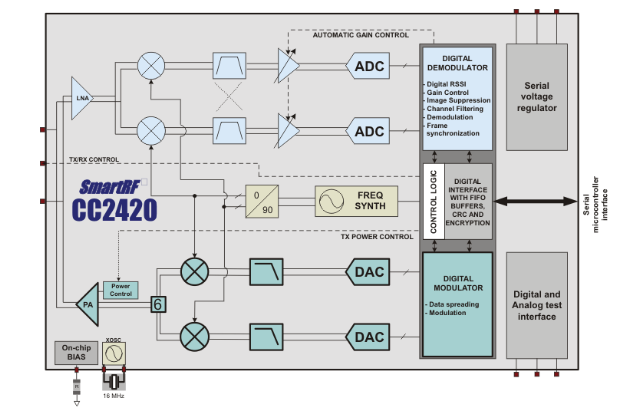

框圖
