TI 產品 AMC3306M25QDWERQ1 汽車級 ±250mV 增強型隔離式調制器

TI 產品 AMC3306M25QDWERQ1 汽車級 ±250mV 增強型隔離式調制器

來源:本站時間:2024-11-01瀏覽數:

產品說明:AMC3306M25QDWERQ1精密Δ-Σ調制器優化用于基于分流的電流測量。該器件具有完全集成的隔離式直流/直流轉換器,該轉換器支持從器件低側用單電源運行。增強型電容隔離柵通過VDE V 0884-11和UL1577標準認證。此隔離屏障將系統中以不同共模電壓等級運行的各部件隔離…

產品說明:

AMC3306M25QDWERQ1精密Δ-Σ調制器優化用于基于分流的電流測量。該器件具有完全集成的隔離式直流/直流轉換器,該轉換器支持從器件低側用單電源運行。增強型電容隔離柵通過VDE V 0884-11和UL1577標準認證。此隔離屏障將系統中以不同共模電壓等級運行的各部件隔離開來,保護較低電壓部件免受損壞。

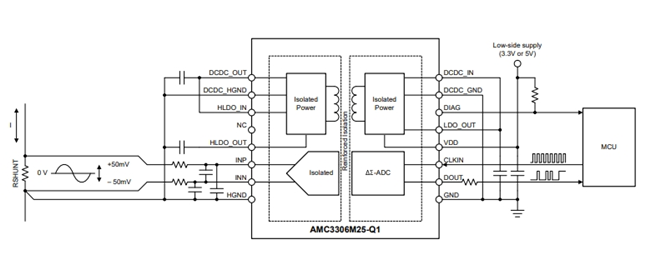

AMC3306M25QDWERQ1的輸入經過優化,直接連接分流電阻或其他低壓電平信號源。集成的隔離式直流/直流轉換器支持無限制的分流放置,與任何通常用來為隔離式調制器供電的高側電源無關。該特性使得該器件成為空間受限應用的獨特解決方案。


應用:

? 基于分流器的緊湊型隔離式電流檢測,用于:

– HEV/EV 車載充電器 (OBC)

– HEV/EV 直流/直流轉換器

– HEV/EV 牽引逆變器

– HEV/EV 電池管理系統 (BMS)


特性:

? 符合面向汽車應用的 AEC-Q100 標準:

– 溫度等級 1:–40°C 至 +125°C,TA

? 單電源運行(3.3V 或 5V),具有集成直流/直流轉換器

? 輸入電壓范圍 (±250mV) 經過優化,適合使用分流電阻器測量電流

? 低直流誤差:

– 失調電壓誤差:±50μV(最大值)

– 失調電壓溫漂:±1μV/°C(最大值)

– 增益誤差:±0.2%(最大值)

– 增益漂移:±35ppm/°C(最大值)

? 高 CMTI:75kV/μs(最小值)

? 系統級診斷功能

? 低 EMI:符合 CISPR-11 和 CISPR-25 標準

? 安全相關認證:

– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的6000VPK 增強型隔離

– 4250VRMS 隔離,符合 UL1577 標準且持續時長為 1 分鐘
