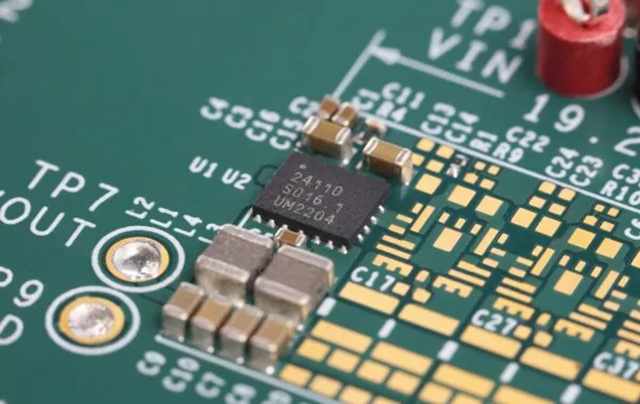

株式會社村田制作所面向1.2mm以下的低矮應用，開發了可以3.3輸入電壓輸出上限12A的高效率DC-DC轉換器IC“FlexiBK系列(PE24110)”。本產品以4.0×3.2mm的QFN(Quad Flat No leaded package)封裝提供，適合1.2mm以下的薄型應用。
近年來，在通信基礎設施市場，ASIC/DSP的消耗電流持續增加，而核心電壓呈下降的趨勢。傳統方式的DC-DC轉換器的占空比變窄，轉換效率顯著降低，因此要求不依賴于輸入輸出電位差，便可實現高效轉換的DC-DC轉換器。
為此，在薄型POL穩壓器及要求高密度安裝的光傳輸模塊、核心電源、ASIC/FGPA等對安裝面積和高度進行限制的應用中，村田開發了大幅降低對電感器尺寸的依賴并實現高效率的本產品。除融合了自主研發的電荷泵技術與傳統DC-DC轉換器電路的兩級架構創新電路方式外，通過構成2相交錯方式，實現了89%的高效率。輸入電壓范圍為3.0V至3.45V，可提供每臺設備12A的輸出電流?？筛鶕?jù)外部反饋電阻在0.35 V至0.7 V之間調整輸出電壓。
主要特點：
? 輸出電流上限12A
? 峰值轉換效率89%（使用3.3V輸入、0.5V輸出、高度1.2mm電感器時）
? 采用交錯方式，實現了極低的輸入輸出波紋和噪聲特性
? 經由外部DAC的自適應電壓調節(AVS)功能
? 至多可并列運行4臺設備
? 內置FET開關
電源模塊事業部 低功率商品部 部長 三上修司的評論：“為了解決客戶面臨的電力相關問題，我們開發了薄型高效率降壓型DC-DC轉換器。PE24110在峰值效率、輸出電流和輸出電壓等方面都有非常出色的表現，為低輸出電壓應用提供了理想的電源解決方案?！备嘈畔⒄埪?lián)系：https://www.murata.com/
