TRF37A32IRTVT器件是一款具有集成的中頻放大器和射頻平衡-非平衡變壓器的 400MHz 至 1700MHz 雙路下變頻器混頻器。
說明：
TRF37x32 是具有集成中頻放大器的寬帶雙通道下變頻混頻器。 該器件采用集成式平衡-非平衡變壓器進行單端射頻和 LO 輸入。 中頻放大器在集電極開路拓撲結構中的工作頻率為 30MHz 至 600MHz，支持多種中頻頻率和帶寬。 TRF37x32 提供出色的混頻器線性度和噪聲性能，并在通道間提供良好的隔離，以便用于多種應用。 該器件具有低功耗特性，此外還為功率敏感型應用提供了低功耗模式選項。 各個通道均可單獨降頻并快速響應，因而非常適用于時域雙工 (TDD) 應用。
——特性
支持寬射頻輸入范圍：400 - 1700MHz
增益：10dB
噪聲系數：9.5dB
輸入 IP3：30dBm
每通道 500mW 功耗
單端射頻輸入
中頻頻率范圍為 30MHz 至 600MHz
通道間 45dB 隔離
低功耗模式選項
獨立的斷電控制
3.3V 單電源
無需外部匹配組件
——應用
? 無線基礎設施
– WCDMA，TD-SCDMA
– LTE，TD-LTE
– 多載波 GSM (MC-GSM)
? 點對點微波回程
? 軟件定義無線電 (SDR)
? 雷達接收器
? 衛星通信

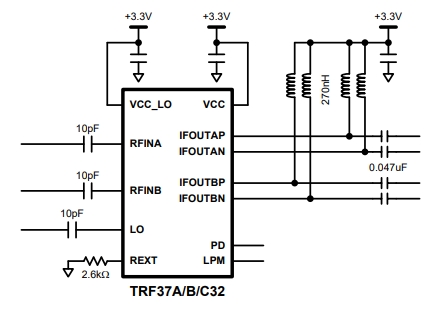

——原理圖
