深圳市明佳達電子有限公司（回收、供應）（Allegro）A31315LOLATR-XY-S-AR-10 位置傳感器 - 角度、線性位置測量 8-SOIC。
產品詳情：
A31315 3D磁性位置傳感器IC是完全集成的堅固型3DMAG? 霍爾效應磁性位置傳感器IC，主要用于支持汽車、工業和消費類應用中的各種非接觸式旋轉和線性位置測量。
A31315傳感器IC集成了垂直和平面霍爾效應元件，可檢測三個磁場分量（X、Y和Z）中的兩個。
利用可配置的信號處理、線性化和角度計算，A31315能夠高度精確地測量移動中磁性目標的絕對旋轉位置（全角度360°，短行程<360°）或線性位置。
A31315 3D磁性位置傳感器IC提供比計量模擬、PWM或SENT (SAE J2716) 接口選項，可從單個軸輸出兩個出廠選定的軸之間的角度或磁場。此外，SENT接口還支持從兩個通道輸出現場測量值。
此傳感器IC符合AEC-Q100 0級的要求，并根據ISO 26262進行開發。這些標準使A31315成為了要求嚴格的汽車安全系統的理想選擇，適用于變速器和動力傳動系執行器、踏板位置、制動缸位置、換擋器和電子油門等。

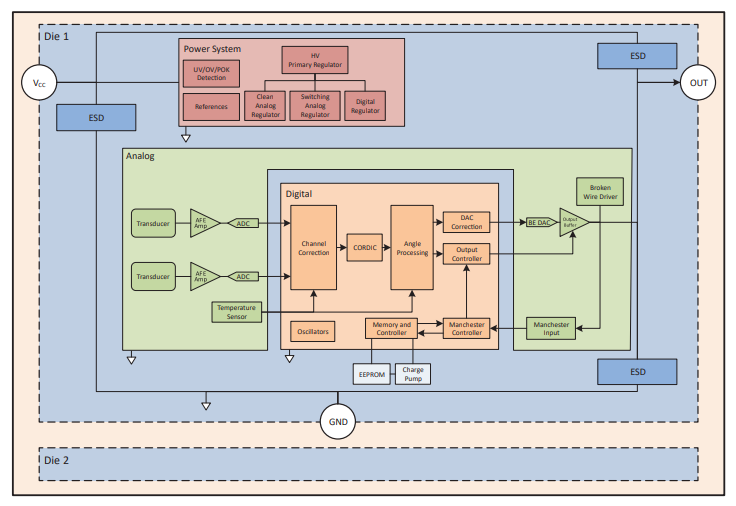

A31315傳感器IC在SOIC-8封裝中采用單芯片形式：
在TSSOP-14封裝中采用堆疊雙芯片形式，適合全冗余應用：
特性：
? 3D霍爾效應磁性傳感器，適合絕對旋轉和線性位置傳感應用
? 片上角度計算與可配置的信號路徑和靈活的線性化，能夠?qū)崿F(xiàn)極其嚴格的精度要求，同時盡量縮短行編程的結束時間：
- 分段線性和裝箱模式
- 多達33點定位
- 多達22點可編程位置
? 支持SENT (SAE J2716)、PWM和比計量模擬輸出接口選項
? 根據ISO 26262開發，作為獨立于環境的硬件安全要素 (SEooC) ，具備單芯片ASIL B和雙芯片ASIL D能力（評估中）
? 符合AEC-Q100 0級標準，支持在汽車和工業應用所需的惡劣條件下運行
A31315LOLATR-XY-S-AR-10 技術參數：
用于測量：線性，旋轉位置
技術：霍爾效應
旋轉角度 - 電氣，機械：0° ~ 360°
線性范圍：-
輸出：模擬電壓
輸出信號：可編程
致動器類型：外磁鐵，不含
線性度：±0.3%
電阻：4.23 kOhms
電阻容差：-
電壓 - 供電：4.5V ~ 5.5V
安裝類型：表面貼裝型
端接樣式：鷗翼
工作溫度：-40°C ~ 150°C（TA）
封裝/外殼：8-SOIC（0.154"，3.90mm 寬）
供應商器件封裝：8-SOIC
應用：
? 無接觸線性和旋轉位置傳感器
? 節流閥，閥門和氣缸位置傳感器
? 踏板位置傳感器
? 變速箱位置(叉/離合器、換檔器、駐車鎖)
