明佳達公司推出全新Skyworks SKY77742-21 射頻放大器 IC，用于WCDMA / HSDPA / HSUPA / HSPA+CDMA。
說明
SKY77742-21 SkyHi? 功率放大器模塊 (PAM) 是一個完全匹配的 16 焊盤表面為寬帶碼分多址（WCDMA）、碼分開發的安裝模塊多址接入 (CDMA) 和演進數據優化 (EVDO Rev. B)。這種小巧高效模塊將 WCDMA 頻段 I、II、IV、V 和 VIII 的完整覆蓋打包到一個緊湊的封裝中。
SKY77742-21 滿足 WCDMA 傳輸?shù)膰?yán)格頻譜線性要求到最大功率輸出。PAM 還滿足嚴格的光譜線性要求CDMA、HSDPA、HSUPA、HSPA+、CDMA2000 高功率數據傳輸效率。集成到模塊中的定向耦合器消除了對任何外部耦合器。單個砷化鎵 (GaAs) 微波單片集成電路 (MMIC) 包含所有模塊中的有源電路。MMIC 包含板載偏置電路，以及輸入和級間匹配電路。輸出匹配成 50Ω 負載在片外實現模塊封裝以優化效率和功率性能。
SKY77742-21 PAM 采用 Skyworks 的 InGaP GaAs 異質結雙極制造提供所有正電壓直流電源操作的晶體管 (HBT) 工藝，同時保持高效率和良好的線性。不需要 VREF 電壓。掉電是通過將 VENHB 和 VENLB 上的電壓設置為零伏來實現。無外部供給側需要開關，因?yàn)榈湫偷摹瓣P(guān)”漏電流為幾微安，具有完整的初級電壓由電池供電 。
特征
? 低壓正偏置電源：V BATT 3.0V 至 4.5V
? 良好的線性
? 高效率
? 大動態范圍
? 小而薄的封裝
- 3 毫米 x 4 毫米 x 0.9 毫米
- 16-pad 配置
? 斷電控制
? InGaP
? 支持低集電極電壓V CC操作
? 數字使能
?否v REF要求
? CMOS 兼容控制信號
? 集成定向耦合器
? BiHEMT 工藝
應用
? WCDMA 手機
? HSDPA
? HSUPA
? CDMA2000
? EVDO（僅限頻段 I、II、V）

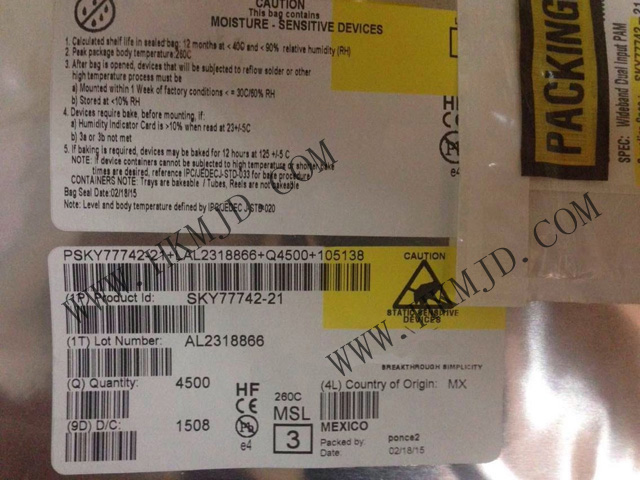

型號：SKY77742-21 年份：15+ 封裝：QFN 類型：射頻放大器 IC
