LTC2333ILX-16是一款 16 位、低噪聲、8 通道多路復用逐次逼近型寄存器 (SAR) ADC，其具有緩沖差分、寬共模范圍皮安 (pA) 級輸入。該 SoftSpan? ADC 采用一個 5V 低電壓電源、靈活的高電壓電源，并使用內部基準和緩沖器，其可按“逐個轉換”的方式進行配置，以在任何通道上接受 ±10.24V、0V 至 10.24V、±5.12V 或 0V 至 5.12V 信號?；蛘?，也可以把該 ADC 設置為循環通過一系列的通道和范圍，并不需要進一步的用戶干預。

LTC2333ILX-16的集成化 pA 輸入模擬緩沖器、寬輸入共模范圍和 128dB CMRR 使得該 ADC 能夠直接對多種信號進行數字處理，僅需使用極小的電路板空間和功率。這種輸入信號靈活性，結合 ±1LSB INL、無漏失碼 (在 16 位) 和 94.2dB SNR，使 LTC2333-16 非常適合于許多要求寬動態范圍的高電壓應用。

LTC2333ILX-16 支持引腳可選的 SPI CMOS (1.8V 至 5V) 和 LVDS 串行接口。

特性

8 個緩沖多路復用通道

800ksps 吞吐速率

500pA/12nA 最大輸入漏電流 (在 85°C / 125°C)

±1LSB INL (最大值，±10.24V 范圍)

保證 16 位，無漏失碼

差分、寬共模范圍輸入

具 SoftSpan 輸入范圍的 8 通道多路復用器：

±10.24V、0V 至 10.24V、±5.12V、0V 至 5.12V

±12.5V、0V 至 12.5V、±6.25V、0V 至 6.25V

94.2dB 單轉換 SNR (典型值)

在 fIN = 2kHz 時 THD 的典型值為–110dB

128dB CMRR，–125dB 有源串?dāng)_ (典型值)

420ns 階躍響應 (全標度，0.005% 穩定)

軌至軌輸入過驅動容限

具無延遲控制功能的可編程排序器

集成的基準和緩沖器 (4.096V)

SPI CMOS (1.8V 至 5V) 和 LVDS 串行 I/O

268mW 功耗 (典型值)

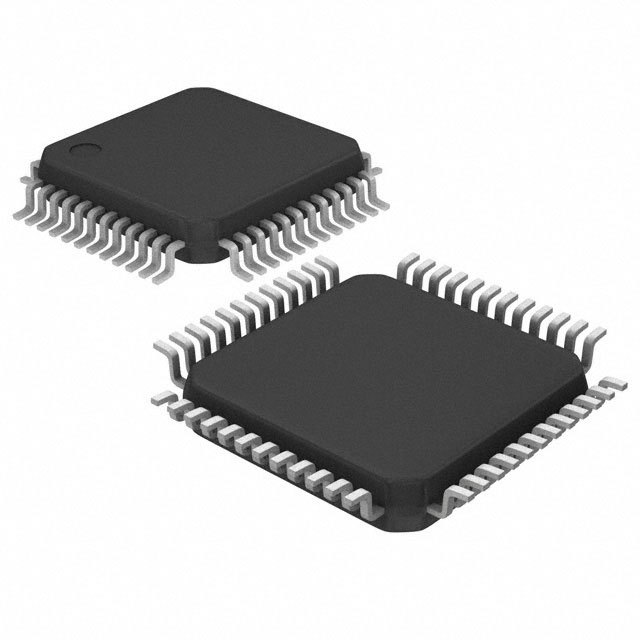

48 引腳 (7mm x 7mm) LQFP 封裝

應用

直接傳感器測量

可編程邏輯控制器

工業過程控制

測試和測量
