商品名稱:MAX25530GTL/V+
數據手冊:MAX25530GTL/V+.pdf
品牌:Maxim
年份:23+

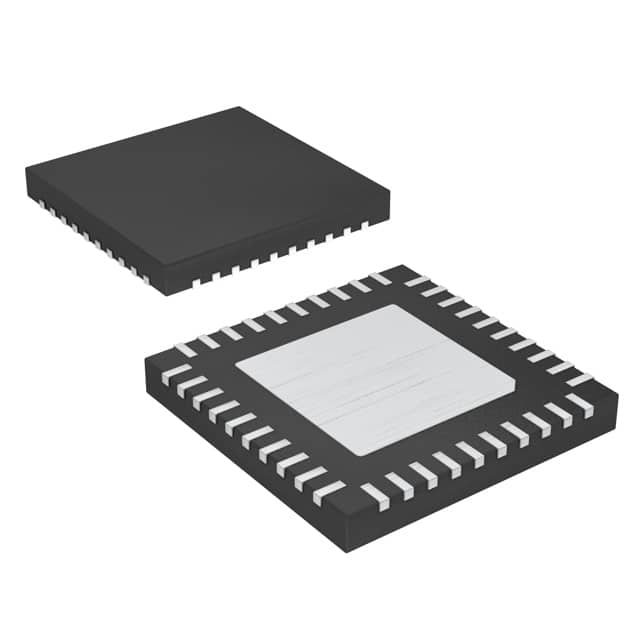

封裝:TQFN-40
貨期:全新原裝
庫存數量:1500 件
MAX25530GTL/V+是一款高度集成的TFT電源和LED背光驅動器IC,適用于汽車TFT-LCD應用。該IC集成了一個降壓-升壓轉換器、一個升壓轉換器、兩個柵極驅動器電源和一個升壓/SEPIC轉換器,可為顯示屏背光中的一到四串LED供電。
可通過SEQ引腳上的電阻或通過I2C接口選擇七種預設模式之一,對所有電源域的啟動和關斷序列進行控制。MAX25530GTL/V+采用帶裸露焊盤的40引腳(6mm x 6mm) TQFN封裝,工作環境溫度范圍為-40°C至+105°C。
特點
4路輸出TFT-LCD偏置電源
TFT-LCD部分的輸入為2.8V至5.5V
集成430kHz或2.2MHz升壓和降壓-升壓轉換器
輸出電壓可調的正負10mA柵極穩壓器(三倍頻器/反相倍頻器)
通過SEQ引腳進行電阻可編程的靈活時序控制
所有輸出都提供欠壓檢測
低靜態電流待機模式
4通道LED背光驅動器
每通道電流高達150mA
輸入電壓范圍:4.5V至42V
集成升壓/SEPIC控制器(440kHz或2.2MHz)
200Hz時的調光比為10,000:1
自適應電壓優化功能可降低LED電流沉中的功耗
燈串開路、LED短路和接地短路診斷功能
低電磁輻射(EMI)
支持LED燈串相移調光
對LED驅動器和TFT采用擴頻技術
可選開關頻率
提供用于控制和診斷的I2C接口
通過FLTB引腳和I2C進行故障指示
檢測到故障后自動重試
過載和熱保護
環境工作溫度范圍:-40°C至+105°C
40引腳(6mm x 6mm) TQFN封裝,帶裸露焊盤
AECQ100 1級
應用
汽車中心顯示器
汽車儀表盤
汽車抬頭顯示
汽車導航系統
