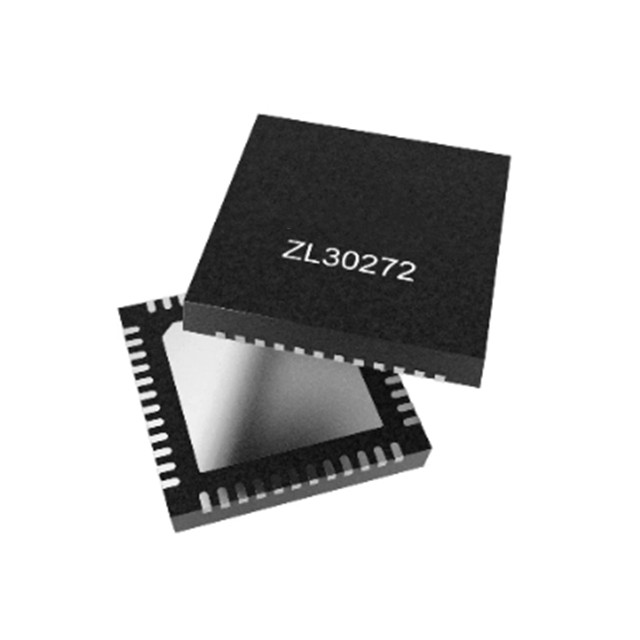

ZL30272LDG1S是一款功能豐富的抖動衰減器，內置DPLLs和五個超低輸出抖動合成器，具有六路輸出，采用節省空間的7x7mm封裝。該器件非常適合要求低抖動(< 150fs)和多頻率系列的各種設備類型的頻率轉換、抖動衰減和頻率合成。

ZL30272LDG1S的特性：

附加功能

每通道任意至任意頻率轉換

輸入:最多6個，差分或單端

輸出:最多6個差分，最多12個CMOS

輸出抖動< 150fs RMS 156.25MHz 12k-20M

核心功耗< 0.9W

輸入時鐘

從1kHz到1250MHz的任何輸入頻率

每輸入活動和頻率監控

自動或手動參考切換

可逆或非可逆切換

任何輸入都可以是0.5Hz至8kHz同步輸入，用于Ref+同步頻率/相位/時間鎖定

輸入相位測量，1ps分辨率

每輸入相位調整，1ps分辨率DPLLs

1 DPLL頻道

無中斷參考切換

逐DPLL相位調整，1ps分辨率

可編程帶寬、跟蹤范圍、相位斜率限制和其他高級特性

鎖定間隔時鐘輸入信號

輸出時鐘

0.5赫茲到750兆赫之間的任何頻率

每個輸出/N對可以是LVDS、LVPECL、2xCMOS、低Vcm或可編程差分

在2xCMOS模式下，P和N引腳可以是不同的頻率(例如125MHz和25MHz)

每個輸出對的VDD，CMOS電壓1.8V-3.3V

每個合成器的相位調整，1ps分辨率

每輸出占空比調整

精密輸出對齊電路和輸出相位調整

每輸出使能/禁用和無毛刺啟動/停止(停止高電平或低電平)

本地振蕩器

采用9.72-400MHz的單振蕩器工作

一般特征

從內部閃存上電時自動自配置，7種配置

輸入至輸出對齊< 100ps

每個DPLL和合成器中的數控振蕩器行為

易于配置的設計不需要外部VCXO或環路濾波器元件

5個GPIO引腳有許多可能的行為，每個REF可以是GPI，每個OUT可以是GPO

SPI或I2C處理器接口

1.8V和3.3V內核VDD電壓

易于使用的評估/編程軟件
