ACS730KLCTR-20AB-T電流傳感器系列提供 1 MHz 帶寬，具有閃電般 210 ns 快速響應時間，可用于汽車、工業、商業和通信系統中的交流或直流電流檢測。該器件專為高頻開關應用而設計，可用于替代高頻電流互感器。

ACS730KLCTR-20AB-T可以降低整體 BOM 成本和 PCB 面積，同時提高客戶應用的質量，性能優于體積更大的電流互感器。典型應用包括電源、直流/直流轉換器以及工業和汽車市場的充電器。該封裝提供 2400 VRMS 60 二次隔離額定值，可用于高達420 V AC、RMS 或 DC 電壓軌。

該器件具有精確的低偏置線性霍爾傳感器電路，且其銅制的電流路徑靠近晶片的表面。通過該銅制電流通路施加的電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過將磁場靠近霍爾傳感器，實現器件精確度的優化。精確的成比例電壓由霍爾 IC 提供，該 IC 已進行封裝后精確度編程。通過一次銅導體路徑（從引腳 1 和 2 至引腳 3 和 4）的電流增加時，該器件的輸出具有正斜率，該路徑用于電流感測。該傳導路徑的常規內電阻為 1.2 mΩ，具有較低的功率損耗。

傳導路徑的端子與傳感器引線（引腳 5-8）采用電氣隔離。這使得 ACS730 電流傳感器可以在不使用高端差分放大器或其他昂貴的絕緣技術的情況下用于高端電流感應應用中。

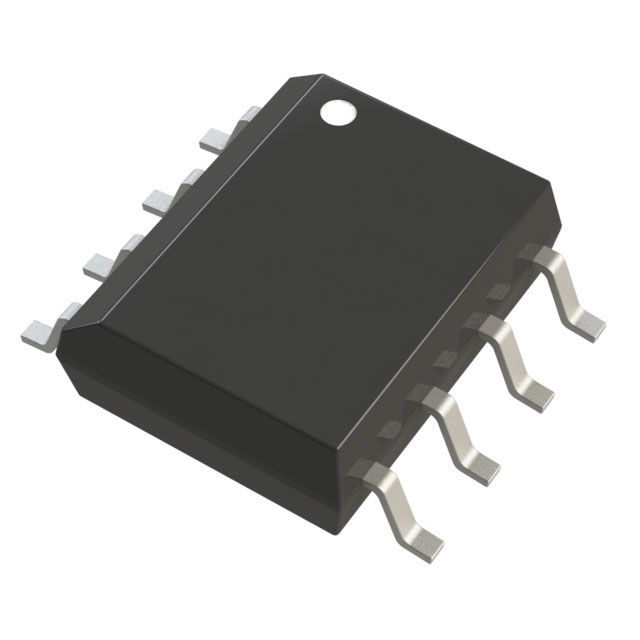

ACS730KLCTR-20AB-T采用扁平表面安裝 SOIC8 封裝。引腳框采用 100% 霧錫電鍍，可與標準無鉛印刷電路板裝配流程兼容。除倒裝法使用的當前豁免于 RoHS 的高溫含鉛焊球外，該器件內部不含鉛。器件在出廠裝運前已完全校準。

主要特性

1MHz 信號路徑帶寬可以取代直流/直流轉換器和電源中的高頻電流互感器

閃電般典型響應時間 210 ns，足以在發生短路事件期間保護 IGBT

AEC-Q100 可用于工作溫度高達 150 攝氏度的汽車應用

2400VRMS 隔離額定值可用于大多數 xEV 車輛應用，其電壓高達 420Vpk、RMS 或 DC

雙向和單向電流檢測輸出選項可用于全橋或高端和低端應用

小尺寸 SOIC8 封裝可以減小較大的高頻變壓器的 PCB 面積，同時提高整體系統質量水平

全集成電流檢測解決方案可降低整體 BOM 并降低整體系統成本

1.2mOhm 集成導體封裝可用于高功率密度應用，連續電流高達 50Amp

集成穩壓器和非比例輸出在嘈雜電源環境中提供高 PSRR

集成屏基本消除了電流導體到晶片之間 dV/dt 高瞬變電壓產生的電容耦合

與交直流電流成正比的輸出

采用 5V 單電源供電
