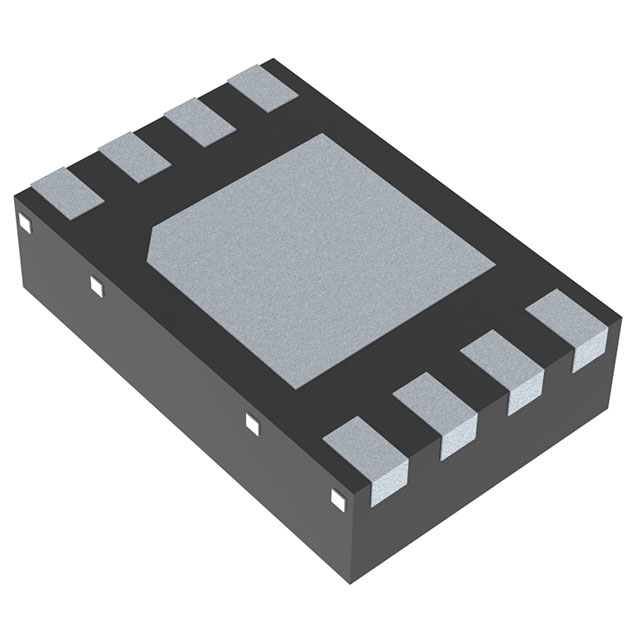

PCA9617ATPZ是一款CMOS集成電路，提供低電壓(0.8 V至5.5 V)和更高電壓(2.2 V至5.5 V)超快速模式(Fm+)I2C總線或SMBus應用之間的電平切換。該器件在電平切換過程中保留I2C總線系統所有工作模式和功能的同時，還允許通過為數據(SDA)和時鐘(SCL)線路提供雙向緩沖以允許擴展I2C總線，從而在1 MHz下啟用540 pF的兩條總線，在較低速度下啟用高達4000 pF的兩條總線。使用PCA9617A能使系統設計師將總線電壓和電容隔離成兩半。SDA和SCL引腳為耐過壓且在PCA9617A未通電時為高阻抗。

主要特性

2通道、雙向緩沖器會隔離電容，在1 MHz時在器件兩側允許540 pF容量，在較低速度時支持高達4000 pF容量

電壓電平轉換：從0.8 V到5.5 V和從2.2 V到5.5 V

快速模式下PCA9517A的占用空間和功能更換

端口A電壓范圍為0.8 V至5.5 V(正常電平)

端口B電壓范圍為2.2 V至5.5 V(靜態偏移電平)

5 V容壓I2C總線和使能引腳

0 Hz至1000 kHz的時鐘頻率(最大系統工作頻率可能因轉發器添加的延遲而小于1000 kHz)

參考VCC(B)的有效高中繼器使能輸入

開漏輸入/輸出

無鎖存操作

支持通過中繼器進行仲裁和時鐘延伸

支持標準模式、快速模式和超快速模式I2C總線設備、SMBus(標準和大功率模式)、PMBus和多個控制器

斷電高阻抗I2C總線引腳

ESD保護：按JESD22-A114超過5500 V HBM，按JESD22-C101超過1000 V CDM

根據JEDEC標準JESD78完成超過100 mA的閉鎖測試
