PCA9505DGGY為I2C總線應用提供40位并行輸入/輸出(I/O)端口擴展，分為5組，每組8個I/O。在5 V供電電壓時，輸出能夠拉出10 mA和灌入15 mA，在總封裝負載為600 mA的情況下，允許直接驅動40個LED。可將40個I/O端口中的任何一個配置為輸入或輸出。輸出端口為圖騰柱且其邏輯狀態在Acknowledge時改變（組更改）。除在所有I/O上附帶100 kΩ內部上拉電阻外，PCA9505與PCA9506完全相同。

特征

兼容標準模式(100 kHz)和快速模式(400 kHz)的I2C總線串行接口

2.3 V至5.5 V 操作，5.5 V耐受I/O

40個可配置I/O引腳在上電時默認為輸入

PCA9505的所有I/O上附帶100 kΩ內部上拉電阻

輸出：

圖騰柱（10 mA拉出，15 mA灌入）具有邊緣速率控制輸出結構

低電平有效的輸出使能(1)輸入引腳使所有輸出三態變化

Acknowledge時更改輸出狀態

開漏低電平有效的中斷(1)輸出引腳允許監視編程為輸入的引腳的邏輯電平變化

輸入：

可編程中斷屏蔽控制，適用于狀態更改時無需中斷的輸入引腳

極性反轉寄存器允許在讀取時反轉I/O引腳的極性

低電平有效的復位(1)輸入引腳將器件恢復到上電默認狀態

3個可編程地址引腳允許同一總線上有8個器件

能帶電插入

線路干擾最小化（IOFF和上電三態）

信號瞬變抑制（50 ns噪音濾波器和穩健的I2C總線狀態機）

低待機電流

-40 Cel至+85 Cel操作

ESD保護：按JESD22-A114超過2000 V HBM，按JESD22-A115超過200 V MM，按JESD22-C101超過1000 V CDM

已按照JEDEC標準JESD78完成閉鎖測試，超過100 mA

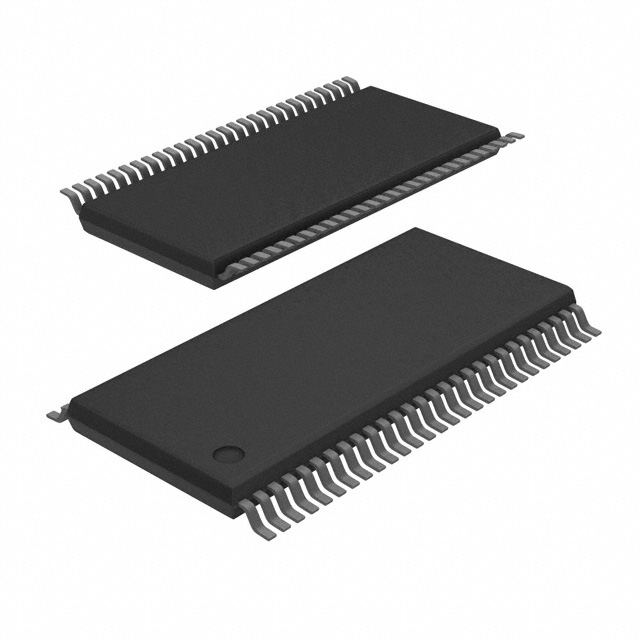

提供TSSOP56封裝

目標應用

服務器

RAID系統

工業控制

醫療設備

PLC

手機

賭博機

儀器和測試測量
