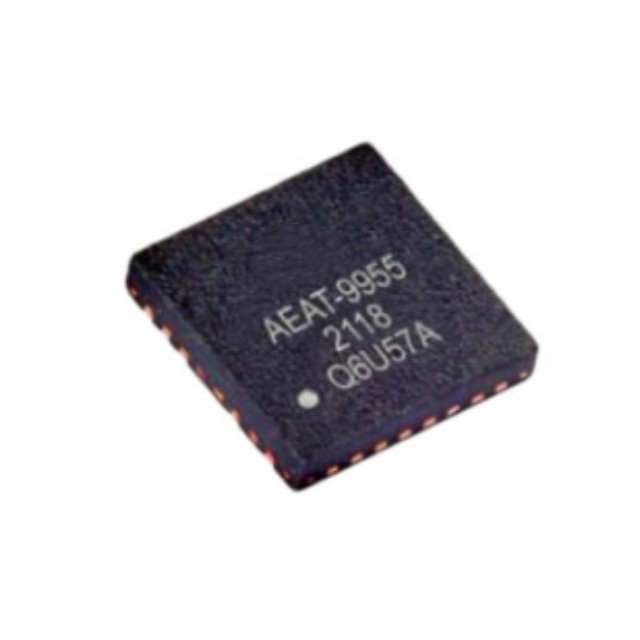

Broadcom AEAT-9955-102可編程角度磁性編碼器是一款角度磁性旋轉傳感器，可360°旋轉提供準確的角度測量。AEAT-9955在單個器件中集成了霍爾傳感器元件和復雜的模擬與數字信號處理。一個簡單的兩極磁體通過垂直旋轉產生必要的磁場。寬磁場傳感器配置在應用中可實現軸上（軸端）或軸外（軸側、軸向和徑向）模式。

AEAT-9955-102是一套多功能解決方案，能支持各種具有強大架構的應用，用于測量和傳輸絕對和增量信號。絕對角度測量可立即指示磁體的角度位置，分辨率可從10至18位之間選擇和編程。在選定后，就可通過標準SSI（奇偶校驗）和SPI（帶CRC和奇偶校驗選項）通信協議對數字表示的位置數據進行評估。在需要時，用戶還可以選擇接收PWM編碼輸出信號中的絕對角度位置。ABI和UVW信號指示了增量位置，ABI的用戶可配置分辨率范圍寬，為1CPR至高達20,000CPR，UVW換相信號的極對為1至32極對（2-64極）。

Broadcom AEAT-9955-102可編程角度磁性編碼器采用緊湊型5mm x 5mm四方扁平無引線 (QFN) 封裝，工作溫度范圍為-40°C至+125°。

特性

工作電壓：5.0V和3.3V

睡眠模式下電流消耗：300μA

可編程10位至18位絕對分辨率

增量位置指示在ABI和UVW信號上，具有用戶可配置CPR（從0CPR至20000CPR）

1pp至32PP換向角度輸出UVW

絕對輸出通過2線SSI、3線SSI、4線SPI和PWM

用于ABI、UVW和串行接口的專用輸出引腳

專用歸零和出錯引腳

EEPROM架構實現多次用戶配置

可選56位內存鎖定功能

自動積分非線性角度校正實現高準確度

設計符合ISO26262 ASIL-D和SIL3標準，用第二塊芯片實現冗余

一轉多重索引

用于多從網路的高阻抗輸出

工作溫度范圍：-40°C至+125°C

5mm x 5mm QFN-32封裝

符合RoHS指令

應用

無刷直流電機和步進電機

替代旋轉變壓器和電位器

工業自動化和機器人技術

工業縫紉機和紡織品設備

光檢測和測距 (LiDAR)
