LM5149-Q1同步降壓直流/直流控制器是一款80V、超低IQ同步降壓直流/直流控制器，用于大電流、單輸出應用。該控制器采用峰值電流模式控制架構，具有簡單環路補償、快速瞬態響應、出色的負載和線路調節能力。LM5149-Q1可設置為雙相模式，為大電流應用提供精確的電流共享。該器件可在低至3.5V VIN下工作，并可根據需要以接近100%的占空比工作。

LM5149-Q1 有兩個獨特的 EMI 降低特性：有源 EMI 濾波器和雙隨機展頻 (DRSS)。有源 EMI 濾波器可檢 測直流輸入總線上的任何噪聲或紋波電壓，并注入異相 消除信號以減少干擾。DRSS 將低頻三角調制與高頻 隨機調制相結合，可分別在低頻和高頻頻帶上降低 EMI。此項混合技術符合業界通用的 EMC 測試中指定 的多種分辨率帶寬 (RBW) 設置。

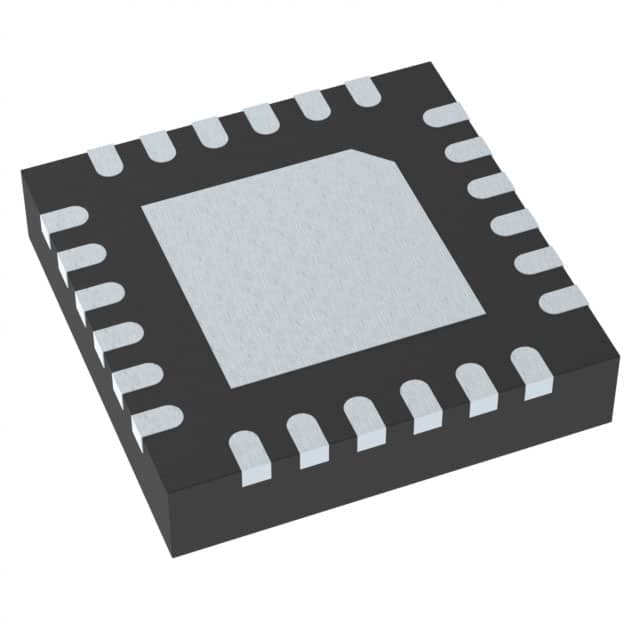

LM5149-Q1采用3.5mm × 5.5mm散熱增強型24引腳VQFN封裝，帶可濕性側翼引腳，便于制造過程中的光學檢測。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍

? 功能安全型

– 可幫助進行功能安全系統設計的文檔

? 兩個集成式 EMI 緩解機制

– 有源 EMI 濾波器，可提高低頻下的 EMI 性能

– 可選雙隨機展頻 (DRSS)，可增強低頻和高頻頻 帶上的 EMI 降低性能

– EMI 平均降低了 25dBμV

– 將外部差分模式輸入濾波器尺寸減小了 50% 并降低了系統成本

? 多功能同步降壓直流/直流控制器

– 寬輸入電壓范圍為 3.5V 至 80V

– 1% 精度、固定 3.3V/5V/12V 或 0.8V 至 55V 可調輸出電壓

– 150°C 最大結溫

– 關斷模式電流：2.3μA

– 空載睡眠電流：9.5μA

– 最多可堆疊兩個相位

? 開關頻率范圍為 100kHz 至 2.2MHz

– 同步輸入和同步輸出功能

? 固有保護特性，可實現穩健的設計

– 內部斷續模式過流保護

– 使能和 PGOOD 功能

– VCC、VDDA 和柵極驅動 UVLO 保護

– 具有遲滯功能的熱關斷保護

? 使用 LM5149-Q1 并借助 WEBENCH? Power Designer 創建定制設計方案

應用

? 汽車電子系統

? 信息娛樂系統、儀表組、ADAS

? 車身電子裝置

? 高壓電池供電系統
