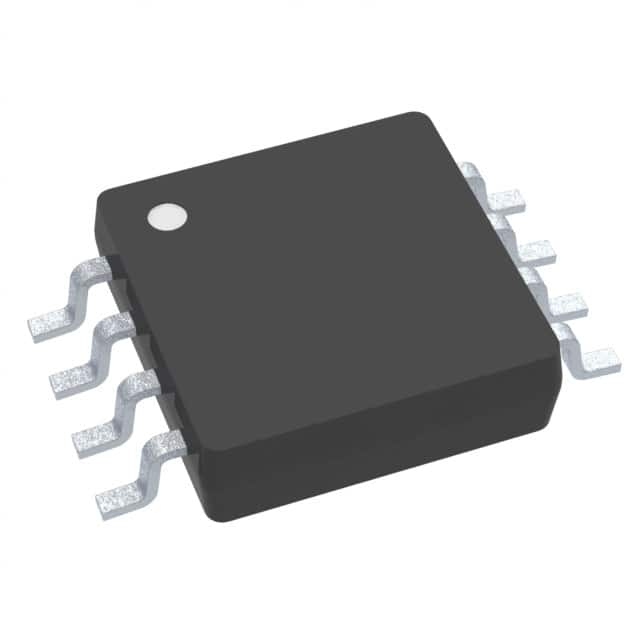

INA301-Q1 由高共模電流感測放大器和高速比較器組 成，通過測量電流感測或分流電阻兩側的電壓并將該電 壓與定義的閾值限值相比較來提供過流保護。此器件具 有一個可調限制閾值范圍，此范圍由單個外部限值設定 電阻器設置。該分流監控器能夠在 0V 至 36V 的共模 電壓范圍內測量差分電壓信號，與電源電壓無關。

開漏報警輸出可配置為透明模式（輸出狀態與輸入狀態 保持一致）或鎖存模式（復位鎖存時清除報警輸出）。 器件報警響應時間不到 1 μs，能夠快速檢測過流事 件。

這款器件由 2.7V-5.5V 單電源供電運行，汲取的最大電 源電流為 700 μA。該器件在 -40°C 至 +125°C 的擴展 級溫度范圍下額定運行，并且采用 8 引腳 VSSOP 封 裝。

特性

? 符合汽車應用要求

? 具有符合 AEC-Q100 標準的下列特性：

– 器件溫度等級 1：–40°C 至 +125°C 的工作環境溫度范圍

– 器件 HBM ESD 分類等級 2

– 器件 CDM ESD 分類等級 C6

? 提供功能安全

– 有助于進行功能安全系統設計的文檔

? 寬共模輸入范圍：0V 至 36V

? 雙輸出：放大器和比較器輸出

? 高精度放大器：

– 失調電壓：35 μV（最大值）

– 失調電壓漂移：0.5 μV/°C（最大值）

– 增益誤差：0.1%（最大值）

– 增益誤差漂移：10 ppm/°C

? 可用放大器增益：

– INA301A1-Q1：20 V/V

– INA301A2-Q1：50 V/V

– INA301A3-Q1：100 V/V

? 可編程警報閾值，通過單個電阻器設置

? 總警報響應時間：1 μs

? 透明模式和鎖存模式下的開漏輸出

? 封裝：VSSOP-8

應用

? 電磁閥控制

? 低側電機監控

? 電子動力轉向

? 電動座椅

? 電動車窗

? 車身控制模塊

? 電子控制單元

? 過流保護

? 電子保險絲
